Введение
A цифровой мультиметр(ДММ)является одним из наиболее важных инструментов в электрических испытаниях и диагностике. Объединив в одном портативном устройстве функции нескольких измерительных приборов,-таких как вольтметры, амперметры и омметры-, цифровой мультиметр позволяет измерять различные электрические величины с высокой точностью. Эти устройства широко используются инженерами, техническими специалистами, энтузиастами-любителями и любителями для устранения неполадок в цепях, тестирования компонентов и проверки электрических систем. Корпорация Fluke+1
Что такое цифровой мультиметр?
Цифровой мультиметр — это электронное измерительное устройство, отображающее числовые показания электрических величин. Обычно он измеряет напряжение (В), ток (А) и сопротивление (Ом) и может включать в себя дополнительные функции, такие как проверка целостности, измерение частоты, проверка диодов, емкости и температуры. В отличие от аналоговых счетчиков с движущимися стрелками, цифровые мультиметры отображают показания в виде четких числовых значений на ЖК- или светодиодном экране, что упрощает их чтение и интерпретацию. Корпорация Fluke+1
Как работает цифровой мультиметр
По своей сути цифровой мультиметр работает путем преобразования измеряемого им электрического сигнала в цифровое значение с использованием внутренней схемы:
Входной сигнал преобразуется и масштабируется, чтобы его можно было безопасно измерить.
Ананалого--в-цифровой преобразователь (АЦП)преобразует аналоговый электрический сигнал в цифровые данные.
Внутренний процессор интерпретирует эти цифровые данные, применяет корректировки диапазона и вычисляет окончательные показания.
Числовой результат отображается на дисплее мультиметра. allelcoelec.com
Этот процесс позволяет мультиметру обеспечивать точные-измерения электрических свойств в реальном времени, часто с возможностью автоматического-выбора диапазона, позволяющей выбирать соответствующий диапазон измерения без ручного ввода. НИ

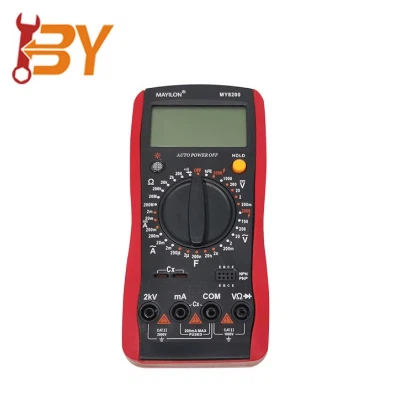

Ключевые компоненты цифрового мультиметра
Типичный цифровой мультиметр включает в себя следующие части:
Экран дисплея:Четко отображает результаты измерений в цифровом формате.
Функциональный диск или селектор:Позволяет выбрать режим измерения (например, напряжение, ток, сопротивление).
Тестовые провода/зонды:Гибкие изолированные провода, подключающие счетчик к проверяемой цепи.
Входные разъемы:Порты, к которым подключаются измерительные провода для различных типов измерений.
Внутренняя схема и АЦП:Преобразует и обрабатывает сигнал для цифрового считывания. Корпорация Флюк
Высококачественные-цифровые мультиметры могут также включать в себя дополнительные функции, такие какавтоматический-диапазон, высокий входной импеданс для минимальной нагрузки на цепь и возможность регистрации данных для записи измерений с течением времени. электроника-notes.com
Общие измерения, которые можно выполнить с помощью цифрового мультиметра
Измерение напряжения
Напряжение – это разность потенциалов между двумя точками электрической цепи. Цифровой мультиметр измеряет напряжение постоянного тока (обозначенное прямой линией) для аккумуляторов и автомобильных цепей, а также напряжение переменного тока (обозначенное волнистой линией) для электросети или бытовых розеток. Кейсайт
Измерение тока
Для измерения тока мультиметр помещаютв сериис цепью так, чтобы ток текла через счетчик. Цифровые мультиметры измеряют как постоянный, так и переменный ток, в зависимости от выбранного режима. Кейсайт
Измерение сопротивления
Сопротивление показывает, насколько компонент или материал сопротивляется протеканию тока. Мультиметр подает небольшой ток и измеряет возникающее падение напряжения для расчета сопротивления по закону Ома. НИ
Почему стоит выбрать цифровой, а не аналоговый мультиметр?
По сравнению со старыми аналоговыми мультиметрами, в которых используются движущиеся стрелки, цифровые мультиметры имеют ряд преимуществ:
Большая точность:Цифровые показания минимизируют ошибки чтения.
Более высокий входной импеданс:Снижает нагрузку на тестируемую схему, повышая точность.
Автоматическое-диапазонирование:Многие цифровые мультиметры автоматически выбирают правильный диапазон измерения.
Дополнительные функции:Многие модели поддерживают проверку целостности, емкости, частоты и диодов. 维基百科
Эти характеристики делают цифровые мультиметры пригодными как для выполнения основных электромонтажных работ, так и для расширенной диагностики.
Практическое применение цифровых мультиметров
Цифровые мультиметры являются важными инструментами для широкого спектра применений:
Устранение неисправностей электрических систем:Быстро обнаруживайте замыкания, обрывы цепей и неисправные компоненты.
Тестирование электроники:Измерьте резисторы, конденсаторы и полупроводники, чтобы убедиться, что они соответствуют техническим характеристикам.
Автомобильная диагностика:Проверьте напряжение аккумулятора, выходную мощность генератора и сигналы датчиков.
Промышленное обслуживание:Контролируйте электрические параметры оборудования, чтобы предотвратить сбои. Корпорация Флюк
Их универсальность делает их незаменимыми в мастерских, лабораториях, образовательных учреждениях и дома.
Советы по безопасности при использовании цифрового мультиметра
При работе с электрическими цепями под напряжением безопасность имеет первостепенное значение:
Всегда начинайте с правильногорежим и диапазон измерения.
Используйте тестовые провода-хорошего качества и обеспечьте правильное соединение, чтобы избежать коротких замыканий.
Никогда не измеряйте напряжение или ток за пределами номинальных пределов измерителя.
При работе с высоким-напряжением убедитесь, что устройство соответствует соответствующим стандартам безопасности.
Соблюдение правил техники безопасности защищает как пользователя, так и мультиметр от повреждений.
Заключение
Цифровой мультиметр является основным инструментом в электрических и электронных измерениях. Объединив функции нескольких традиционных счетчиков в точный, -легкий-инструмент, он стал незаменим как для профессионалов, так и для любителей. Независимо от того, устраняете ли вы проблемы с электричеством, тестируете электронные компоненты или обслуживаете промышленное оборудование, понимание того, что такое цифровой мультиметр и как он работает, позволит вам делать точные измерения и принимать обоснованные решения.
